史上最全塑料UL黃卡引見，附UL黃卡查詢辦法
已有人閱讀此文 - -
所謂UL（全稱為UnderwritersLaboratoriesInc.）是作為第三者的立場對工業制品的安全性進行評價的美國的一家非營利團體。
在美國，幾乎所有的全部州政府都對電氣制品賦予了必須取得UL認定的義務，事實上它已成為美國事實上的通用標準。
所謂黃卡就是在接受上述認可時、在UL注冊的材料或部件的數據單。這些數據匯集而成的小冊子稱做黃皮書。黃卡可以從UL或生產廠家郵寄索取，但現在可以從UL網頁直接查閱，可以說是非常方便。

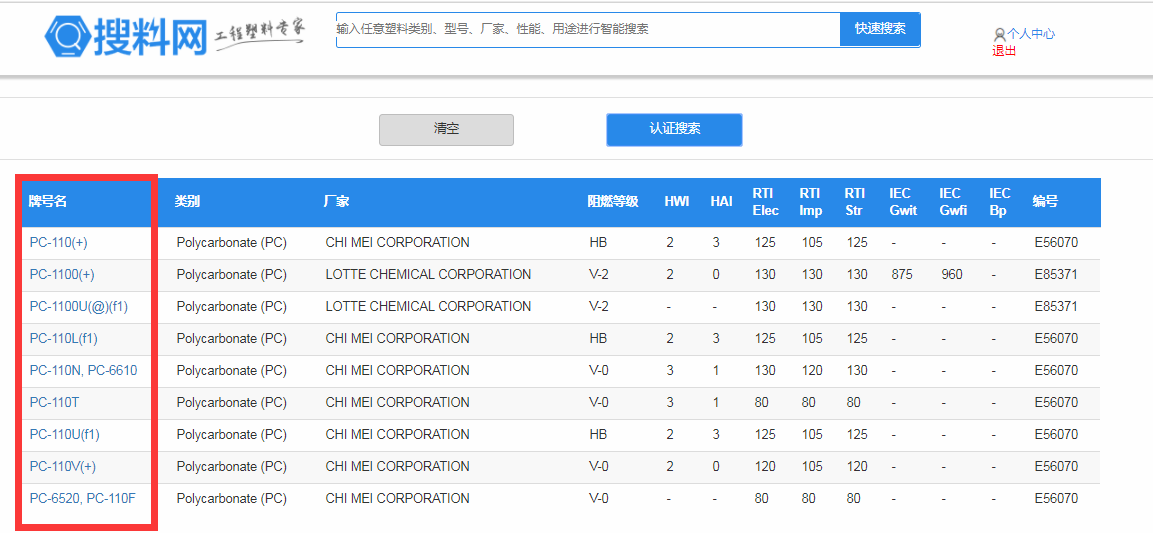

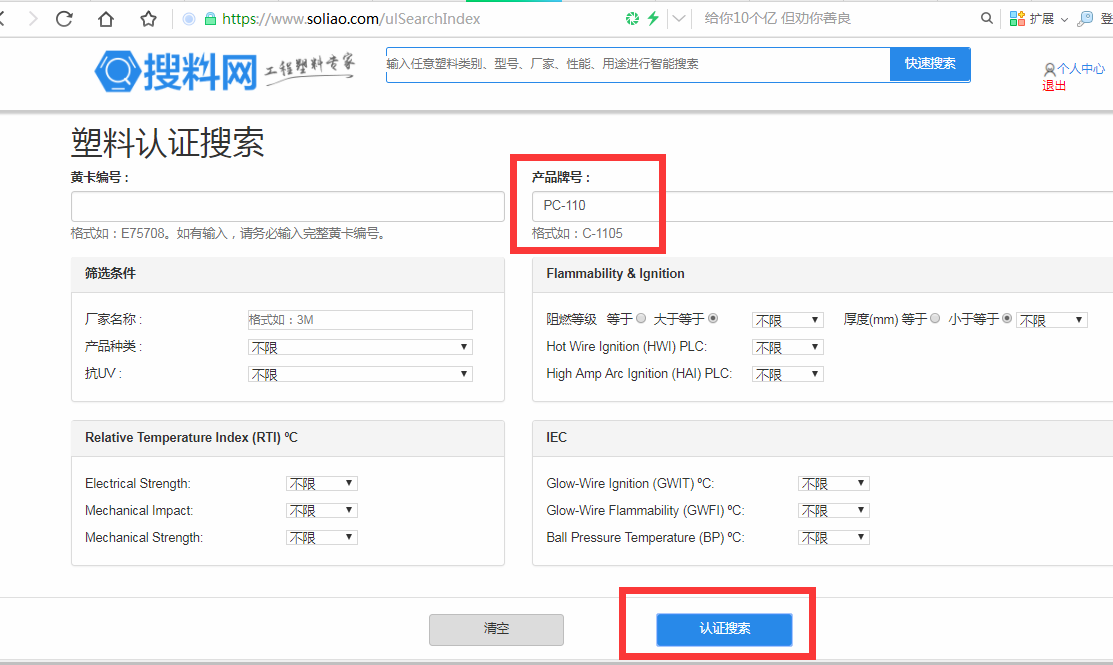

搜料網提供UL黃卡查詢，一鍵搜索，輕松找到ul黃卡點擊直接進入>>>UL黃卡查詢

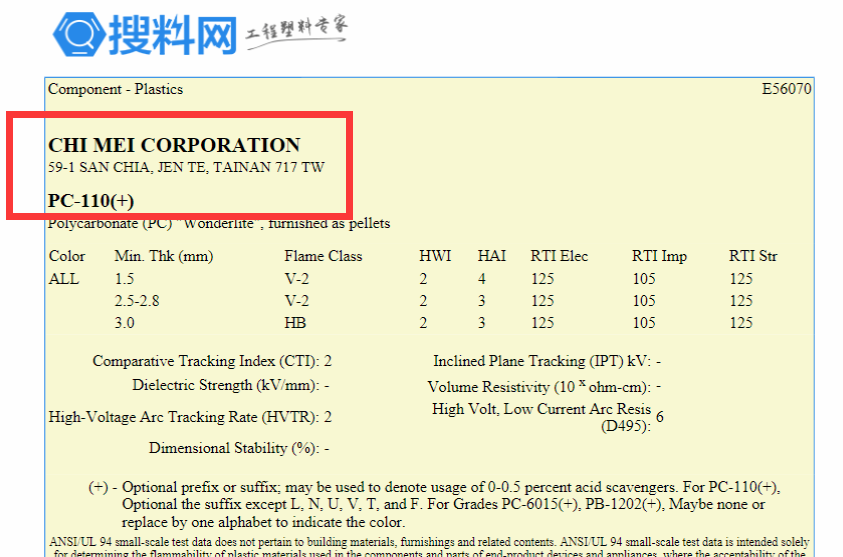

■如何讀懂UL黃卡？
①Color顏色
NC為天然色（無著色的顏色）BK為黑色ALL為全部顏色。Min.Thick.試片最小厚度單位為mm。在上述黃卡中，試片厚度為3mm時，難燃性為5VA。試片厚度為1mm時，難燃性為5VB。②FlameClass難燃性
根據UL94標準判定材料的難燃性水平。按照HB、V-2、V-1、V-0的順序，難燃性依次增大。一般說的難燃材料指的是V-0。除了傳統的評價方法之外，還設定了上一級的5V評價。作為定位，難燃性順序依次為V-0、5VB、5VA。由于5V評價的試驗方法與傳統相比有些不同，所以卡中象“V-0、5VA”那樣就表示進行了兩個試驗。難燃性HB<V-2<V-1<V-0<5VB<5VA
③HAI高電流弧的發火性
使高電流電弧在試片旁邊飛過。根據到燃燒為止所需要的飛過次數，將材料難燃性分級。級別數字越小，材料越難以燃燒。
④HWI熱金屬絲的發火性
是Hotwireignition的縮略語。將鎳絲纏繞在試片上，使規定電流從中通過。按照到開始燃燒的時間，將材料難燃性分級。到開始燃燒的時間1~2分鐘者為1級。到開始燃燒的時間7~15秒鐘者為4級。級別的數字越大，材料越容易燃燒。HWI時間（秒）黃卡上的表示120以上060---119130--59215--2937--144小于75
⑤RTI相對保證溫度也叫“相對溫度指數”是UL保證材料使用的最高溫度。單位為℃。有時也只標注為TI（保證溫度）。Elec表示對于電氣特性的TI；imp表示有沖擊負荷時的TI；str表示靜態下的TI。IEC國際電氣化標準會議是電氣領域中的國際標準化組織。相當于非電氣領域的ISO、通信領域的ITU。
⑥GWIT灼熱絲發火溫度
是Glowwireignitiontemparature的縮略語，是IEC規定的燃燒性指標之一。
GWFI灼熱絲燃燒指數是Glowwireflammabilityindex的縮略語，是IEC規定的燃燒性指標之一。
⑦CTI相比耐漏電起痕指數
是Comparativetrackingindex的縮略語，是表示耐漏電性的指標。在對絕緣物表面施加電壓的狀態下，使電解液滴落于電極間的成型品表面，評價到何電壓為止不發生漏電破壞。按照耐壓值從0到5進行分級。數字越小，耐漏電性越高。CTI(伏特)黃卡上的表示600以上0400----5991250----3992175----2493100----1744小于1005
⑧PTI保證耐漏電起痕指數
Prooftrackingindex的縮略語。試驗方法本身與CTI相同。目前，對每一個耐壓值從0到5進行分級。PTI與CTI的不同之處在于：CTI改變施加的電壓，求得材料的最大耐壓值，從而決定起痕指數。
而PTI所試驗的電壓是一個點，只表示該點是否能耐受住電壓。換言之，假設PTI為150V，則說明該材料的漏電起痕性能耐受到150V，而且實際中可能比該值還高。另一方面，由于CTI求的是最大耐壓值，不會具有大于標注值的實力。
⑨HVTR高伏特電弧起痕速度
Highvoltagearctrackingrate的縮略語。表示單位時間內痕跡行進的距離。以數值分級，數值越小，行進速度就越慢。
HVTR范圍（mm/min）黃卡上的表示0---10010.1---25.4125.5---80280.1---1503大于1504D495ASTM-D495ASTM制定的耐電弧性標準。
D495范圍（秒）黃卡上的表示420以上0360---4191300---3592240---2993180---2394120---179560---1196小于607IEC:BPIEC版球壓溫度IEC制定的標準之一。除了少數裝置與通常的球壓溫度不同之外，其它裝置基本相同。
