注塑產品螺紋格外螺紋和內螺紋二種，精密度不太高的外螺紋一般用哈夫塊成形，而內螺紋則大多數必須卸螺紋設備。

今日簡易詳細介紹內螺紋出模方式，關鍵詳細介紹齒輪的測算和挑選。

一、卸螺紋設備歸類

1、按姿勢方法分

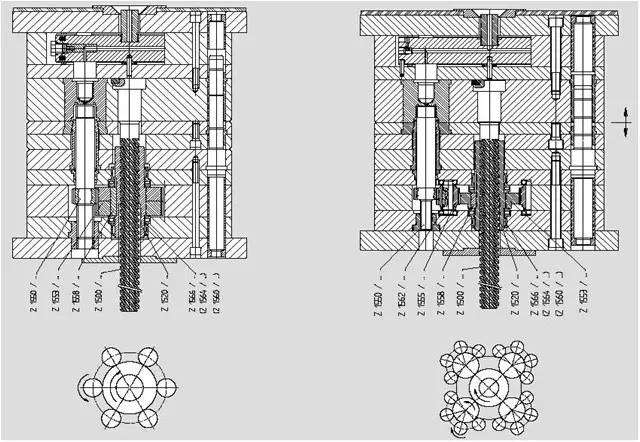

① 螺紋型芯旋轉，推板促進商品擺脫;

② 螺紋型芯旋轉另外倒退，商品當然擺脫。

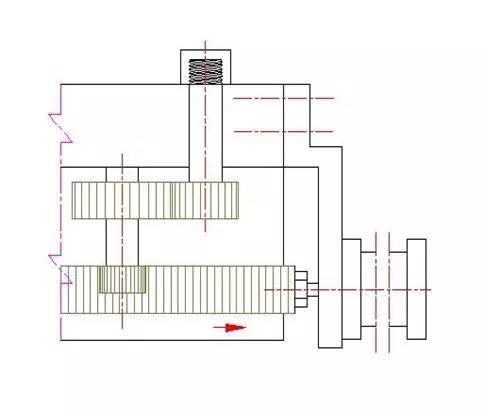

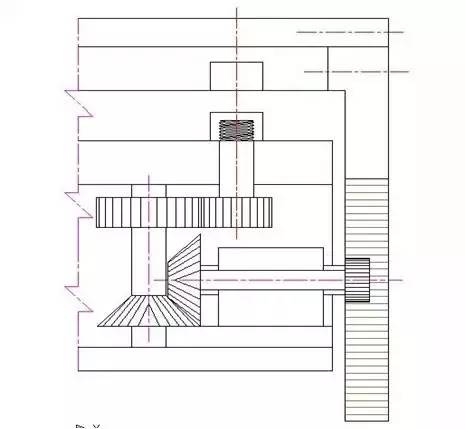

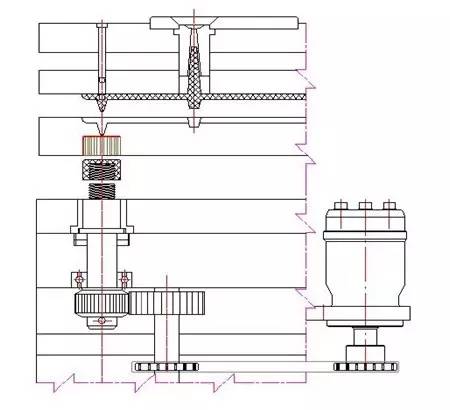

2、按驅動器方法分

① 液壓缸 齒輪齒條

② 油電機/電動機 傳動鏈條

③ 齒輪齒條 光潔度齒輪

④ 來福線螺帽

二、設計方案流程

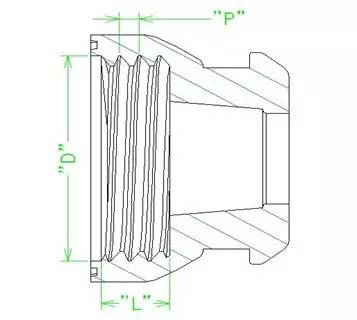

務必把握商品的下列數據信息(見下面的圖)

①“D”――螺紋外

②“P”――螺紋牙距

③“L”――螺紋牙長

④ 螺紋規格型號/方位/個數

⑤ 凹模總數

2、明確螺紋型芯旋轉匝數：

U=L/P Us

U 螺紋型芯旋轉匝數

Us 安全性能，為確保徹底旋出螺紋所加容量，一般取0.25~1

3、明確齒輪變位系數、齒數和傳動比：

變位系數決策齒輪的齒厚，齒數決策齒輪的直徑，傳動比決策嚙合齒輪的轉速比。

在這以前必須講一下齒輪的主要參數和嚙合標準。

三、齒輪的主要參數和嚙合標準

模貝的卸螺紋組織中大多數運用的是直齒圓柱齒輪，并且一般全是漸開線齒輪直齒圓柱齒輪，因而下邊就以漸開線齒輪直齒圓柱齒輪為研究對象。

1 齒輪傳動系統的基礎規定

① 規定瞬時速度傳動比穩定不會改變

② 規定有充足的承載力和較長的使用期限

2、 直齒圓柱齒輪嚙合運動定律

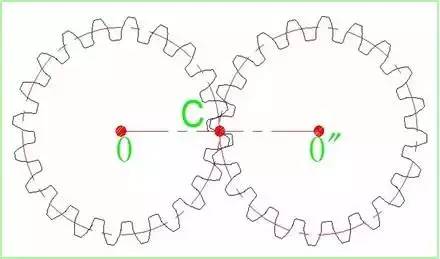

兩齒輪廓無論在哪里觸碰，過點接觸所做的兩嚙合齒輪的公法線，務必與二輪心連心線交叉于一點“C”，那樣才可以確保齒輪的瞬時速度傳動比不會改變。將全部“C”點連起來就變成兩個外切圓，稱作分度圓，分度圓圓心距即齒輪圓心距。詳細下面的圖

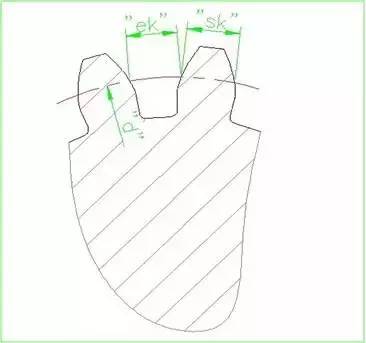

3、漸開線齒輪直齒圓柱齒輪主要參數

齒厚------“d”表明

分度圓直徑--------“S”表明

齒輪齒距--------“p”表明

齒輪齒厚--------“sk”表明

齒輪齒槽寬--------“ek”表明

齒輪齒數--------“z”表明

齒輪變位系數--------“m”表明

齒輪齒輪壓力角--------“?弧北硎?

齒輪傳動比--------“i”表明

齒輪管理中心距--------“l”表明
