EVA熱熔膠

一般 就是指其在室內(nèi)溫度下展現(xiàn)固體，當加溫到一定溫度便熔化成粘稠的液體，施膠濕潤被粘物后，歷經(jīng)壓合，制冷至室內(nèi)溫度后在幾秒內(nèi)便進行粘合的粘膠劑，而且具備較強的粘結(jié)功效。

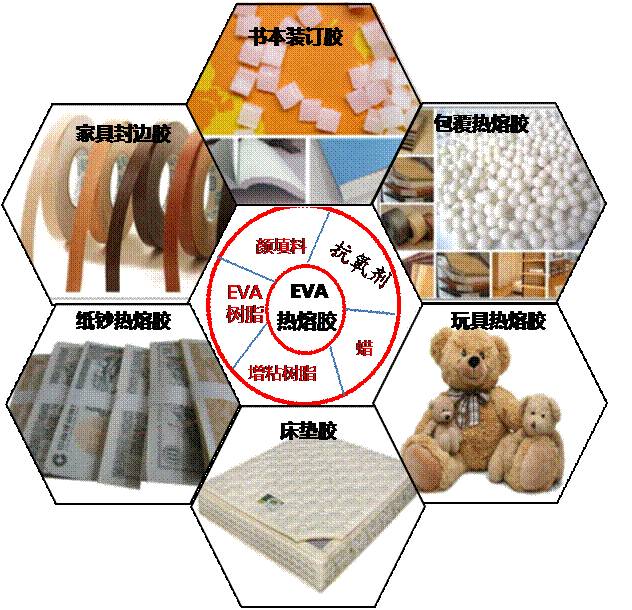

EVA熱熔膠常見原料：EVA環(huán)氧樹脂、增粘環(huán)氧樹脂、蠟、抗氧劑、顏填充料。EVA熱熔膠普遍商品：書本裝訂膠、家俱包邊膠、包裝膠、床墊子膠、紙幣熱熔膠、小玩具熱熔膠、包復(fù)熱熔膠等。

隨著著EVA熱熔膠的廣泛運用，一系列疑難問題也隨后造成：

1.夏季發(fā)粘，冬季變脆;

2.對板材的粘接抗壓強度差;

3.應(yīng)用黏度很大或很小;

4. 應(yīng)用全過程出現(xiàn)金屬拉絲難題;

5. 軟強度難題;

6. 干固速度難題;

7. 應(yīng)用中填充料沉定等難題。

縱觀所述系列產(chǎn)品難題，您是不是引起共鳴了呢?例如對于熱熔膠夏季發(fā)粘、冬季變脆難題您也是如何解決的呢，微譜技術(shù)技術(shù)工程師將從配方調(diào)整的視角與您討論如何解決這兩個難題。

一、熱熔膠夏季發(fā)粘難題敘述

夏季，在溫度達到40℃之上運送和倉儲物流全過程中，熱熔膠會由于溫度的升高而軟化發(fā)粘，膠粒與膠粒便會粘接在一起，增加工程施工難度系數(shù)，危害應(yīng)用實際效果。

方式1

金屬表面處理法(此方式適用膠粒小量粘接在一起的狀況)

(1)向熱熔膠制粒前根據(jù)的涼水槽體添加乳化蠟，密封膠條在涼水槽體減溫成形，膠粒表層會包復(fù)一層蠟，制粒后熱熔膠表層光潔舒爽，膠粒不容易黏連。

(2)在熱熔膠成形后添加粉末狀離型劑，對熱熔膠做金屬表面處理。

方式2

更改黏度調(diào)理劑類型(表1)(適用膠粒黏連總面積低于1/3的情況)

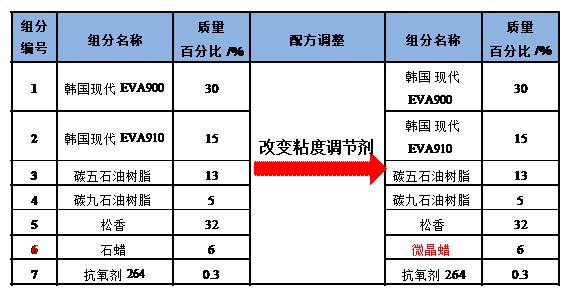

表1 配方調(diào)整之更改黏度調(diào)理劑類型

配方調(diào)整中，只將58 # 石臘換為80 # 微晶蠟，軟化點提升了2 ℃，膠粒在40 ℃ 發(fā)粘。

狀況顯著降低。也許有專業(yè)技術(shù)人員會提議用聚乙烯蠟替代石臘，但若加聚乙烯蠟會使熱熔膠的Tg上升許多，對熱熔膠別的特性也會出現(xiàn)非常大的危害。

方式3

更改配方構(gòu)成及配制(表2)(適用熱熔膠大規(guī)模黏連狀況)

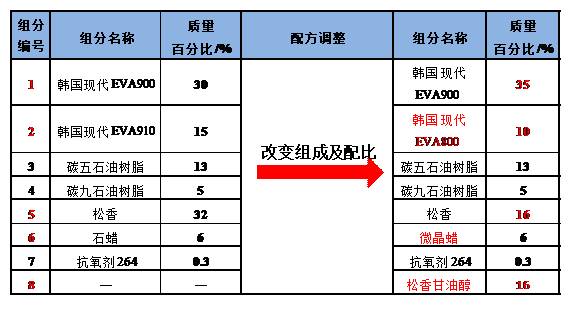

表2 配方調(diào)整之更改配方構(gòu)成及配制

在確保配方黏稠度和粘合抗壓強度不會改變的前提條件下，提升膠的強度和軟化點是配方調(diào)整的方位。配方里將石臘換為微晶蠟，提升了軟化點和耐熱性，松香甘油酯比松脂的耐熱性性能高且能提升膠的粘合抗壓強度。就EVA環(huán)氧樹脂的調(diào)整而言，EVA800強度高、軟化點高，但若只將EVA910換為EVA800，膠的黏稠度則升高，因此將15份EVA910分派為10份EVA800和5份EVA900。

二、熱熔膠冬季變脆難題敘述

進到冬季，EVA家俱包邊熱熔膠在粘接好PVC免漆板封邊條后伴隨著平均氣溫的降低，黏膠會變脆發(fā)硬，免漆板封邊條牽扯即會產(chǎn)生裂開狀況。

方式

確保熱熔膠黏稠度和粘合抗壓強度不會改變的狀況下，減少熱熔膠的Tg，降低蠟的消耗量，減少熱熔膠的強度，提高熱熔膠的柔韌度(添加小量的增粘劑、加上小量的SBS環(huán)氧樹脂等)。

表3 處理冬季沒發(fā)脆的EVA熱熔膠配方調(diào)整

表3是處理冬季沒發(fā)脆的EVA熱熔膠配方調(diào)整，調(diào)整后的配方中加上了增粘劑鄰苯二甲酸二辛脂，使試品的柔韌度和耐寒性提升，但只提升增粘劑會減少熱熔膠的粘結(jié)力和粘接抗壓強度，因此將EVA810換為EVA800并提升其成分，且根據(jù)降低聚乙烯蠟成分來提升粘接抗壓強度，用軟化點為100 ℃的C5/C9共聚物環(huán)氧樹脂取代軟化點為120℃的C9樹來減少增粘環(huán)氧樹脂的軟化點，并添加耐寒性好的SBS，最后配方調(diào)整成考慮冬季沒發(fā)脆且特性出色的EVA熱熔膠。

文中來自互聯(lián)網(wǎng)，配方材料僅作參考

來源于：塑膠技術(shù)服務(wù)
