丁腈橡膠是丙烯腈和丁二烯的保濕乳液預聚物的通用性名字。其最好性能是對大部分原料油與非極性溶劑具備非常的承受工作能力。與大部分一般聚氨酯彈性體對比，NBR聚合物也出示更優的不透氣性能、耐磨損性和耐熱性。這種性能來源于其高旋光性的丙烯腈，其成分決策聚合物的與眾不同均衡性能。

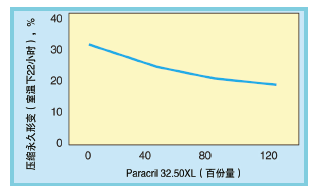

圖1、混配物1～4在室內溫度下22鐘頭的縮小永久性變形

丁腈橡膠可與其他聚氨酯彈性體和熱固性塑料混和。與NBR混和的關鍵熱固性塑料便是PVC。這二種聚合物在熔融時產生易混和管理體系，NBR加進PVC后可顯示信息出耐活性氧性能，這在獨立的PVC中是不太可能的。由此可見PVC在加上丁腈橡膠聚合物后性能得到提高。其關聯說明在表1中。

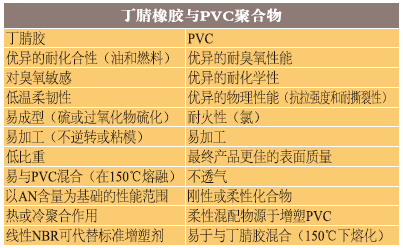

表1、NBR和PVC性能特點

PVC更改也可被敘述為當丁腈橡膠聚合物被小量加到PVC中，會給與PVC化合物靈便解決各種各樣運用的工作能力。針對這種運用，丁腈橡膠聚合物象征性的市場銷售方式為團小塊或粉狀，便于便于與PVC混和。

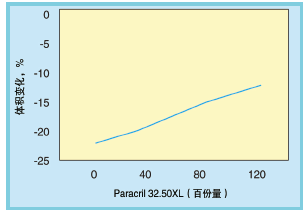

圖2、混配物1～4在100℃的IRM903油中泡浸70鐘頭老化后的容積轉變

NBR當做高分子材料增粘劑替代一般單分子結構增粘劑運用于PVC化合物中，這將有利于混配物耐酸堿、阻燃性、回彈性、耐磨損和抗彎強度性能的提高。與單個增粘劑相對性，由于NBR并不是可提取的，它在熱老化后仍將保存出來，油與然料滲入，造成更優的熱老化性和老化后具更強的超低溫性能。低量單個增粘劑也降低鄰近的熱固性塑料開裂，它是因為單個增粘劑轉移到熱固性塑料中，造成 塑膠熔脹而造成開裂。

表2、混配物秘方

文中敘述2個基礎研究，選用廣范疇NBR構成秘方對PVC改性，實驗其造成的危害。最先是科學研究用120分量聚化學交聯NBR聚合物粉末狀對PVC改性;次之是科學研究評定不一樣范疇NBR聚合物量運用于PVC化合物中的特點轉變。此二項科學研究的目地是探尋NBR改性PVC化合物性能的危害，并特別關心其性能改進實際效果。

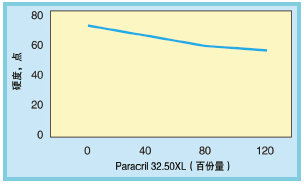

圖3、混配物1～4的強度值

原材料

用以本科學研究的化合物全部調料都是以銷售市場上選購，實驗秘方列于表2中。

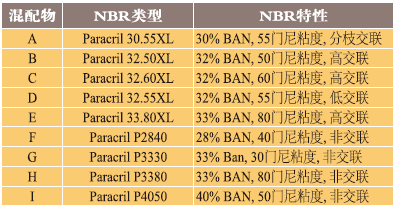

表3、混配物中的NBR顆粒種類

特點

化合物物理學特點檢測選用規范ASTM測試標準。這種方式 包含測量抗拉力、抗拉強度和變位系數的ASTM D412，測量縮小永形變性能的ASTM D395。

圖4、混配物1～4的拉伸強度

化合物混配

混配化合物選用試驗室用布拉本德混料機開展混和。

高化學交聯中等水平黏度NBR級使用量轉變對混配物的危害

混配物1~四分別是于PVC環氧樹脂中逐漸提升32?N 50門尼黏度的化學交聯NBR到較大 120分量。整體而言，從較低NBR量直到NBR量達到120分量的混配物4，可觀查到縮小永久性變形性能與在IRM903油中老化的容積轉變均得到持續改進。

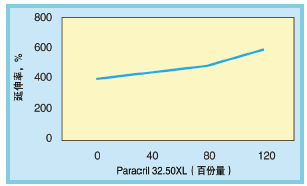

圖5、混配物1～4的抗拉強度值

圖1說明混配物1~4系列在室內溫度下老化22小時后的縮小永久性形變精確測量值。

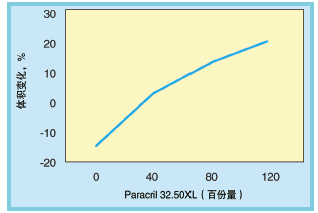

圖6、混配物1～4在23℃汽柴油C中70小時后的容積轉變

圖2說明化合物1~4系列在100℃的IRM903油中泡浸70鐘頭老化后的容積轉變。

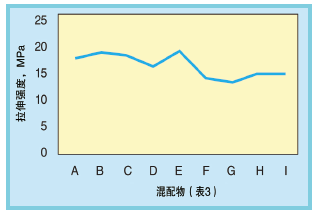

圖7、混配物A～I的抗拉強度性能

強度、延伸率與拉申性能也伴隨著120分量的最大NBR使用量而轉變。這為提升NBR改性PVC性能出示一個十分廣的化合物秘方設計方案對話框。

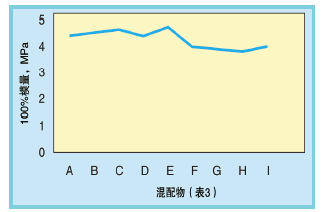

圖8、混配物A～I 的100%應變速率

圖3說明混配物1~4的強度值。圖4說明混配物1~4的拉伸強度，圖5說明混配物1~4的伸展值。

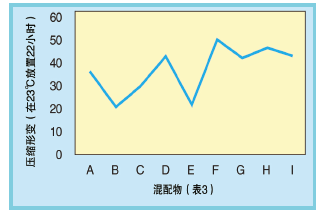

圖9、混配物A～I的縮小變形(在23℃置放22鐘頭)

在然料C曝露實驗中，混配物2主要表現出基本上不會改變的容積轉變，該混配物含40分量的NBR。

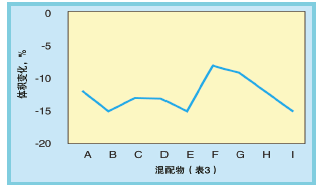

圖10、混配物A～I 在100℃的IRM903油中置放70小時后的容積轉變

圖6說明混配物1～4在23℃曝露于然料C中70鐘頭的容積轉變。

用不一樣線形和化學交聯級NBR在80份秘方中的混配物結果

混配物A到I(表2和表3)，幾個顯著發展趨勢。總體來說，對比混配物F至I(線形NBR聚合物基)，混配物A到E(化學交聯NBR基)顯示信息出較高的拉申和變位系數，更強的縮小形變和耐磨損性能。在100℃70鐘頭的IRM903油老化實驗后，應用較高BAN型NBR造成 更優的耐磨性能。另外也注意到混配物A是根據枝化化學交聯型，而混配物D是根據低量熱聚合。

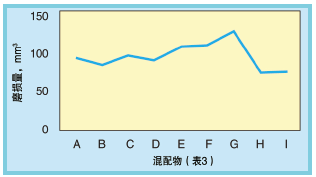

圖11、混配物A～I 的DIN耐磨損性能

圖7說明混配物A到I的拉申性能;圖8說明混配物A到I的100%應變速率性能;圖9說明混配物A到I的縮小變形(在23℃中22鐘頭)，高化學交聯級混配物B、C和E出示最少的縮小變形;圖10說明混配物A到I在100℃IRM903油中70小時后的容積轉變，隨NBR中丙烯腈量而變;圖11說明混配物A到I的DIN磨壞性能。

匯總

丁腈橡膠是為PVC改性中通用性的硫化橡膠。在本科學研究中，化學交聯NBR聚合物被用以PVC混配物系列產品，以出示與眾不同的性能均衡，包含出色的縮小變形和耐磨性能，很寬NBR范疇。結果是可提升混配物性能以適合在各種各樣工業生產上運用。

來源于：榮格
