現如今，在愈來愈多的工業生產運用中，激光器已被視作一種用以立即將塑料/ 高分子材料與金屬材料開展焊接的取代解決方法，這類非接觸式的生產加工方式出示了最大的加工工藝協調能力。

當今，汽車制造業的驅動器要素之一是怎樣在不提升成本費或?qū)μ匦浴⑵焚|(zhì)和安全系數等導致危害或危害的狀況下生產制造出更輕量的轎車。針對坐椅結構而言，這關鍵包含應用更薄，抗壓強度高些的不銹鋼板材，近些年復合型原材料結構也獲得了普遍的科學研究。這一點一樣適用僅金屬材料類的混和結構及其金屬材料/ 塑料高分子材料所打造出的構件結構。

這種熱塑性樹脂結構的應用會產生很多不一樣的挑戰，最顯著的是如何把具備不一樣有機化學、機械設備和熱特性的組成原材料焊接在一起。現階段用以焊接塑料和金屬材料的最傳統式的技術性是黏合劑黏合、機械設備焊接、包復成形或這種加工工藝的組成，該類方式都涉及到很多的拼裝實際操作，及其會造成設計方案上的限定。

現如今，在愈來愈多的工業生產運用中，激光器早已被視做為一種用以立即將塑料/ 高分子材料與金屬材料開展焊接的取代型解決方法。該方式不用附加的液體/固態黏合劑或拼裝元器件，而且與機械設備連接頭和繁雜且昂貴的模具對比，激光器出示了很高的加工工藝協調能力。為了更好地評定這類新式激光設備的概率，法國Faurecia Automotive Seating企業與歐盟相互支助了一個名叫PMjoin 的新項目。

激光器加工工藝流程

這類立即、非接觸式的激光器加工工藝方式包含2個流程。 最先，根據在該地區掃描儀激光器并部分燒損原材料，在金屬材料表面上產生帶槽的外部經濟結構。 凹槽能夠 小到1微米寬，而根據在同一地區上數次掃描儀激光器能夠 更改深層。 圖1 示出了二種不一樣的凹槽幾何圖形樣子：頂端是應用持續波(CW)單模光纖激光器打造出的款式，其特點是頂端含有小的重?zé)捊Y(jié)構的不規律截面凹槽，而底端是選用一款納秒單脈沖激光器打造出的款式，特點是在頂端具備大的重?zé)捊Y(jié)構的標準凹槽樣子。

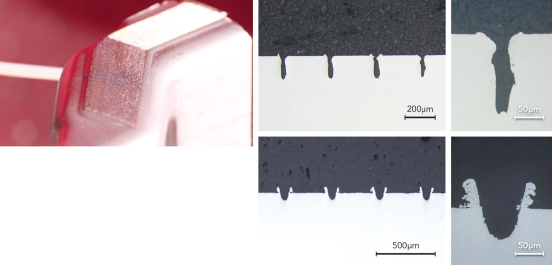

圖1：用持續波激光器(總排名部位)和納秒單脈沖激光器(底排)打造出的結構化表面(頂端)的關鍵點。

在該方式的第二個流程中，將塑料與結構化金屬材料重合配備并加溫至熔化溫度。對于對光的波長全透明的塑料，激光能夠 從塑料側端釋放―激光器動能根據塑料被傳送到緊密連接頁面上，在該頁面處的動能被金屬材料消化吸收。金屬材料慢慢提溫，且塑料的低傳熱性保證了部分網絡熱點，使塑料熔融。

針對對光的波長不全透明的塑料而言(包含大部分轎車結構塑料/ 高分子材料)，務必根據導電性加溫金屬材料的方法從金屬材料側端開展加溫。當在頁面處部分造成充足的發熱量時，塑料便會熔融。在這里二種狀況下，優良的溫控針對防止塑料超溫(造成出現皮膚毛孔)或點燃全是尤為重要的。

盡管導電性加溫解決方法沒法充分發揮環保節能效應，但它與建立出平穩連接頭的散射加溫解決方法一樣合理。在此項加工工藝中，應用持續波立即二極管激光器從金屬材料側端開展導電性加溫。在導電性加溫和散射加溫的加工工藝中，務必施壓以保證發熱量合理地傳輸?shù)剿芰现小Ｒ坏┧芰献龅饺刍瘻囟龋闶芰ψ⑷胛⒔Y(jié)構中，當制冷時，將其本身固定不動在金屬材料結構中，進而產生機械設備互鎖。

汽車駕駛座椅設計構思

做為PMjoin 新項目的一部分，F(xiàn)aurecia 公司設計了一種以其通用性的鋼質坐椅結構(圖2)為實體模型的定義坐椅椅背結構，在其中坐椅椅背的2個高強度鋼板側梁由PAGF30 高分子材料取代。 椅背的上，下承重梁和斜倚部件，及其坐墊和調整滑軌結構則維持不會改變。

在第一部分，最先科學研究了微結構主要參數對連接頭物理性能的危害。因此，布局了一套試驗設計，以生產制造出具備各種各樣凹槽圖案設計的簡易試樣，隨后對樣品進行拉申裁切、抗拉力和脫離實驗。科學研究的主要參數包含反復(激光器)運作頻次、結構相對密度(凹槽中間的間隔)、凹槽相對性于原材料表面的視角、凹槽結構相對性于荷載方位的定項、激光器種類，及其激光器輸出功率。比如，能夠 應用簡易的凹槽幾何圖形樣子來完成17N/mm2 的剪切強度值，這一剪切強度值是不光滑(噴砂處理)解決的表面所完成的值的2 倍之上，而且是沒經解決的金屬材料表面值的4 倍。

如前所述，研究發現，應用不一樣(結構化)的激光器能夠 完成不一樣的凹槽幾何圖形樣子。凹槽樣子的不規律性和突顯原材料表面的重?zé)拰拥囊?guī)格(和樣子)有利于將塑料導向在連接頭中。

在科學研究的第二步中，小規模納稅人實驗的結果被遷移到定義坐椅椅背結構上。每一個焊接點的機械設備負載，即左右承重梁部件和復合型側梁對接扣件的焊接，及其鋼斜倚部件和復合型側梁對接扣件的焊接是根據對一款具備象征性的鋼結構開展有限元分析(FE)剖析后明確的。根據小規模納稅人實驗的結果，在每一個接合點明確了經FE 測算的載荷傳送需要的緊密連接總面積。

因?yàn)閼?yīng)用了此前一個新項目中的復合型側梁預制構件，在焊接點處必須稍微再次設計方案，以保證選用了新的根據激光器的技術性可以得到 充足的焊接總面積。除此之外，還設計方案和生產制造了新的鋼支撐架以將目前的斜倚部件與復合型側梁預制構件焊接起來。另外，也一并設計方案了合適的精準定位和夾持工裝夾具。

檢測結果

應用在小規模納稅人實驗中明確的主要參數制做了一小部分定義坐椅椅背結構，并開展了準靜態數據前沖擊性和后沖擊試驗，及其動態性前沖擊試驗。二種檢測種類都有利于掌握結構中的無效是怎樣呈現的，動態性沖擊試驗顯示信息了日常生活到底發生什么事。盡管后面一種只得出了一個達標或不過關的匯報，準靜態數據沖擊試驗還回到了一個定量分析的結果―換句話說，該結構到底在什么扭距或能量情況下能無效。

雖然做為第一個檢測結果而言還是比較積極主動的，但觀查到的失效模式也說明設計概念依然過度凝滯。除此之外，將鋼質和高分子材料構件再次設計方案后，以利潤最大化其對座靠背結構特性的效應，進而完成更優秀的設計方案的發展?jié)摿θ陨行杼綄ぁ２还茉鯓樱@類混和結構根據了動態性沖擊試驗。

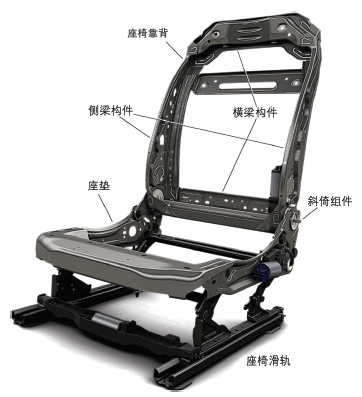

圖2：一般的汽車駕駛座椅結構。

這一定義科學研究清晰地顯示信息出應用激光器將塑料立即與金屬材料焊接是取代黏合劑黏合、機械設備焊接或包復成形等傳統式方式的理想化解決方法。根據此結果，半結構式的混和部件如今便能夠 高效率地運用這類激光器焊接技術性了。

殊不知，在用以結構混和部件的批量生產前，依然也有一段路要走。這最少必須此外一種設計方案迭代更新，以最大限度地充分發揮二種原材料和結構的沖擊韌性加工工藝的發展?jié)摿Γ捌鋵?duì)環境濕度和溫度等長期性自變量對特性造成的危害開展評定。除此之外，還能夠考慮到其他用以傳輸加溫的取代型技術性。
