復合資料行業領導者的HP-RTM生產處理方案

已有人閱讀此文 - 2017-07-19 09:10 -

髙壓樹脂傳送橡塑制品(HP-RTM)是規模性現代化批量生產的解決方法，其核心技術取決于樹脂引入和橡塑制品兩個階段。現階段，汽車制造業中愈來愈多的碳纖維材料高分子材料零部件制造商，都會挑選康隆(Cannon)的環氧樹脂樹脂和聚氨酯材料樹脂秘方的濕部和黨員干部設備。

髙壓樹脂傳送橡塑制品(HP-RTM)是傳統式樹脂傳送橡塑制品(RTM)的規模性現代化批量生產的解決方法，應用的也是迅速干固的有機化學原料。HP-RTM加工工藝是根據一個混合頭，將基本樹脂引入到模貝內，并侵潤在其中的預成形化學纖維紡織物，最終迅速干固產生高韌性的高分子材料構件。

HP-RTM的核心技術取決于樹脂引入和橡塑制品兩個階段。先將預成形的碳纖維材料放進壓力機的模貝內，隨后髙壓引入液體的樹脂。由于選用的是新一代的快速響應型有機化學原料，因此原料秘方的每個成分在混合前一直是分離的，直至碳纖維材料預成形件必須引入樹脂時，原料才混合。原料反應速度很短，因此在引入環節，原料的黏度逐漸快速提升。

這將造成結構內工作壓力的大幅度升高(這也是此加工工藝較大的特性)。結構內工作壓力一般在50～120 bar(5000～12005kPa)。

樹脂原料的混合和引入是根據一套專業的計量和注入設備來完成的。這套設備選用獨特的設計方案，原料會以規定的溫度在管道內流動性，另外開展適度的除氣，隨后以精準的總流量和占比開展計量。

這套設備還含有夾套料軟件罐，根據高溫導熱油油溫機和換熱器，將原料溫度加溫到100 ℃。料罐還含有專業的真空泵除氣系統軟件，可除去樹脂原料中殘余的汽泡，防止最終干固的高分子材料構件中出現出氣孔。

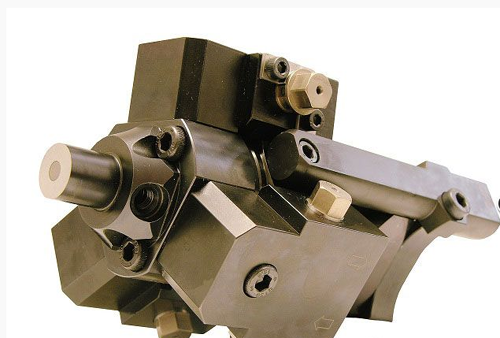

HP-RTM加工工藝中最重要的設備是混合頭。液體的原料根據計量泵在混合頭內做到一定的工作壓力，隨后根據專業的噴頭將這類工作壓力轉換成噴涌混合的機械能。二種或多種多樣原料會根據這種噴頭在混合腔內充足髙壓互撞混合。這類髙壓互撞會造成一種明顯的滲流，以完成最好的混合實際效果。

法國的康隆(Cannon)E-System設備

一家流行的法國汽車企業不久又購置了一臺新的康隆(Cannon)E-System 5 Enhanced設備，用以她們的開發設計試驗室。它是康隆(Cannon)致力于HP-RTM工藝技術的新型的計量設備。這臺三成分的設備被用以開發設計她們下一代的環氧樹脂樹脂基的高分子材料構件。這個汽車企業在高分子材料行業造就了許多科技成果，對當代新能源客車的設計方案和高效率造成了極為長遠的危害。2015年，其試驗室又買來一臺新型的樹脂計量設備，又開發設計了多種自主創新技術性。

世界上最關鍵的設備制造商都遭受邀約參加招投標，康隆(Cannon)Afros按其技術標準出示了一套性價比高最大的計劃方案，因而獲得了這一新項目。

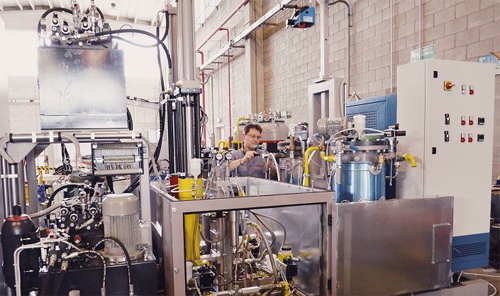

這套設備包含一臺E-System 5 Enhanced樹脂原料計量設備，含有70 L不銹鋼板料罐及其樹脂和環氧固化劑的原料管道。計量系統軟件可解決3種液體原料。假如選用一般的混合占比，設備總流量范疇在15～140 g/s。設備的全部樹脂計量一部分都被捆綁在一個加溫的保溫箱體身體，因此樹脂的操作溫度可平穩在85℃。環氧固化劑可加溫至50℃。全新設計方案的計量控制模塊，可使脫膜劑與樹脂成分獲得更平穩而精準的預混。設備的管道設計方案更便捷原料的拆換，因此一天可做多個實驗。

這套計量設備還裝有一個康隆(Cannon)LN 10 EPX混合頭，能夠裝到一個模貝上，選用HP-RTM加工工藝生產制造小的高分子材料零部件。

除此之外，這套設備還含有優秀的數據信息紀錄程序包，它是康隆(Cannon)E System Enhanced計量設備的一項十分有效的配備。

注入原料的所有數據信息都能獲得實時監控系統，并被儲存在設備電腦硬盤的數據庫查詢內。這種數據信息還可顯示信息在21"的觸摸顯示屏顯示屏上，并可在設備的工業觸摸屏上立即開展繁雜的數據分析。

原料成分的工作壓力、溫度、總流量，及其結構內工作壓力、混合頭情況和混合占比，這種都由設備開展操縱，并可在一個專業的數據圖表內查看和監管這種數據信息，可見到生產過程中這種主要參數精準的標值。

日本的高質量CFRP零部件開發設計

一家日本的原料制造商也不久向康隆(Cannon)Afros購買了一臺繁雜的HP-RTM計量設備。這也是一套康隆(Cannon)E-System 5 Enhanced三成分原料的計量設備，含有70 L的料罐和用以Liquid Lay Down(液體淋澆)樹脂侵潤加工工藝的混合頭。康隆(Cannon)的這臺環氧樹脂樹脂計量設備與這個企業試驗室中目前的一臺壓力機相互配合用以產品研發，主要是秘方檢測和原形制做。

根據配置全新的電子器件操縱及優秀的DCSP數據收集和分析系統，這臺設備助推這個企業的研發部門更高效率地完成了開發設計工作中，并在全部樹脂引入全過程中詳盡地紀錄了全部的注入主要參數，能夠立刻評定生產流程的進行狀況，并找到很有可能的難題。全部數據統計還可根據一個裝在手機上的APP程序流程開展遠程操作。

一款在法國生產制造的用以大城市車子的大中型PUR汽車零部件

法國汽車制造業的一家關鍵的一級零部件經銷商，不久也向康隆(Cannon)購買了一套計量設備，用以生產制造一款大城市新能源電動轎車的大中型構造構件。該構件選用了一種聚氨酯材料樹脂基的碳纖維材料高分子材料，在做到所規定的全部物理性能的另外，產品成本也更低。此項目地下一階段會出現大量的關鍵點公布。康隆(Cannon)于2016年交貨了這臺設備。
