CFRP的車體構造

在意大利以及他一些地域，汽車交易市場的提高已非常遲緩，但也是有一些趣味的狀況：有很多新的企業都會項目投資CFRP（碳纖維材料彈性體材料）的生產線設備，并已逐漸為交通業生產制造復合材料的零部件。近些年，坐落于意大利北方地區的倆家企業就陸續資金投入了很多資產，選購了康隆（Cannon）的橡塑制品機器設備用以生產制造轎車的構造和車體部件。

意大利的轎車零部件加工制造業，是某國為數不多有進出口貿易順差的產業部門之一，20很多年來，這一領域一直是意大利出入口工業生產的學界泰斗。

來源于意大利我國轎車行業協會的數據信息說明，2014年意大利的轎車零部件出入口總金額為192.7億英鎊，在其中順差為75.4億英鎊。

意大利轎車零部件領域的顧客關鍵來源于：

? 法國：占數量的22.7%

? 荷蘭：占數量的10.7%

? 意大利：占數量的8.2%

? 美國：占數量的7.1%

? 英國：占數量的5.9%

? 芬蘭：占數量的5.1%

近些年，伴隨著意大利和歐州銷售市場汽車銷售量的降低，造成 零部件生產制造出現了大概30%的生產過剩。

因此，歐洲委員會明確提出了“CARS 2020執行計劃”，以在2020年前，不斷提升汽車產業的競爭能力與可持續發展觀的工作能力。

伴隨著當代的復合材料相對性傳統式原材料(如沖壓模具厚鋼板或鋁合金板)的核心競爭力在持續提升，許多轎車零部件生產商已將她們的生產制造發展戰略轉為了CFRP(碳纖維材料彈性體材料)技術性。

過去的12個月中，康隆(Cannon)Ergos已收到了30好幾份有關復合材料生產制造解決方法的詢價采購信息內容。這種企業全是第一次進入電子行業，方案生產制造復合材料，在其中許多是意大利的公司，有的已簽了合同書，選購了不一樣種類的壓機。

合適規模性批量生產的預浸料模壓成型

一家原先選用真空包裝袋/爐和熱壓罐技術性的意大利轎車零部件制造商，應用了合適于壓模加工工藝的新一代預浸料環氧樹脂，對比傳統手工藝的環氧樹脂，它具備迅速的生產節拍時間。因此，該企業向康隆（Cannon）Ergos選購了一條合適生產加工新的預浸料的詳細生產流水線。

這一技術規范是一種二步法的生產工藝流程：

? 第一步：對預浸料塑膠板材執行預成形實際操作，以將其碾成貼近最后的樣子，為下一步精細橡塑制品成形充分準備;

? 第二步：在一個迅速姿勢的壓機內進行精細橡塑制品成形，該壓機有著充足的鎖合模力，并裝有熱的模貝。

顯而易見，擁有快速成型技術的預浸料塑膠板材，再融合恰當?shù)募庸すに嚭颓‘?dāng)?shù)臋C(jī)器設備，就可以完成規模性的批量生產。

康隆（Cannon）Ergos出示了這些方面的技術性和機器設備：

★ 一種獨特的預成形壓機，運用一組遠紅外線燈開展加溫，可將預浸料塑膠板材加溫到80℃使其獲得變軟，隨后根據吸塑成型機再再加上一定的壓模，將預浸料塑膠板材碾成適度的樣子。

這類加工工藝能夠 使預浸料塑膠板材與模芯的每個一部分合理覆合，防止在成形的塑膠板材上造成皺褶。

★ 預成形完畢后，取下部件，再用一臺剪壓壓機或一個機械臂仿型自動切割機將其剪修成最后的樣子。這二種壓邊計劃方案康隆(Cannon)都能出示。

★ 在一臺迅速而精細的壓機上：

? 將預成形好的預浸料放進模芯內，模貝溫度維持在140℃，隨后立刻抑制;

? 在這里工藝流程中，壓機的鎖模速力做到2500t(25005kN);

? 依據預浸料的環氧樹脂種類，干固時間一般必須3~5min;

? 模貝開啟后，取下的成形部件即已具備了修容表層實際效果――通過表層全透明的鋯化，能夠 見到碳纖維材料提高原材料的紋路。

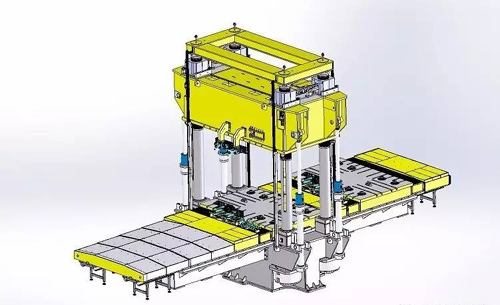

該壓機的主要特點是：

? 銷釘規格3.6m×2.2m，出模間隔2.8米，旁邊有兩個可反復運動的下銷釘;

? 一套十分精細的積極平行面自動控制系統，可在鎖模的最終環節調節每一個液壓油缸的充壓姿勢，保證下模和上模在行程安排的最終環節徹底平行面。

除開適用新的預浸料外，這套機器設備之后還能拓展成其他運用，經微小調節后，可相互配合康隆(Cannon)的環氧樹脂膠和聚氨酯材料計量檢定機器設備，完成HP-RTM生產工藝流程。

意大利HP-RTM的發展趨勢：完成規模性批量生產的HP-RTM壓機

意大利一家在運送領域中做復合材料零部件和零部件的領導干部公司，選用專業的熱壓罐和真空包裝袋/爐的方法來生產制造小批量生產的復合材料部件。為了更好地做到汽車產業的批量生產總體目標，該企業又項目投資了一條新的康隆HP-RTM生產流水線。

這套詳細的生產流水線，是選用HP-RTM加工工藝生產加工環氧樹脂碳纖維材料復合材料的規模性批量生產機器設備：

? 一臺三組份的E-System環氧樹脂膠髙壓計量檢定機器設備，配置一個LN 10三組份混和頭，能夠 閉環控制系統總流量和占比。

? 一臺銷釘規格3.6 m×2.4 m的2500t快行程安排壓機，含有一套十分精準的積極平面度自動控制系統，可確保壓模部件的平面度。

其主要特點是：

? 壓機的前邊和后邊各有一個可反復運動的下銷釘，當一個模貝在壓機內干固部件時，另一個下模貝可便捷工作人員操縱和精準地實際操作，如：取下部件、查詢和清除模貝、放上雙層碳纖維材料塑膠板材。這類反復運動的下銷釘設計方案，基本上能提升近一倍的高效率，因而，該壓機的節奏速率十分快。

? HP-RTM部件的干固時間大概是90~180s，并會隨模貝溫度的上升而轉變，環氧樹脂的注入時間一般不上30s，之后還能根據減少注入和干固時間來提高效益。

? 大部分時間壓機全是鎖模合閉的，每一次壓機在“鎖模-引入環氧樹脂-干固”以前，只需1~2名職工實際操作一下部件就可以。

借助這套優秀的HP-RTM服務中心，如今這個只朝向小批量生產高檔復合材料銷售市場的意大利制造商，已提前準備進到轎車CFRP部件領域的一級供應商人才梯隊。

來源于：PT當代膠網
